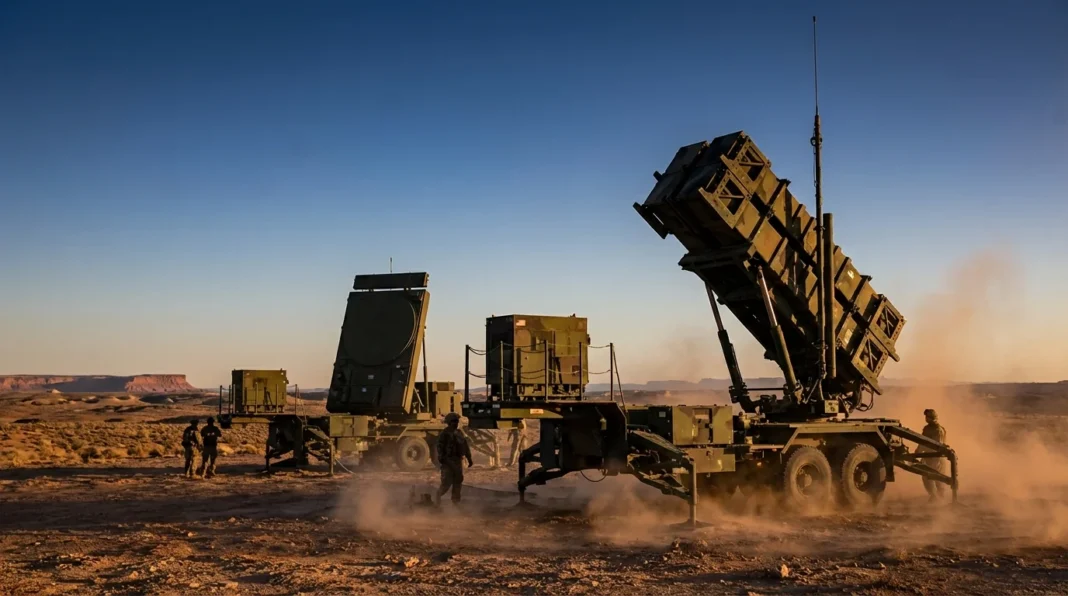

Missile Patriot : la science derrière le système de défense le plus déployé

Conçu à l’apogée de la Guerre froide pour contrer les bombardiers soviétiques, le missile Patriot est aujourd’hui devenu la clé de voûte des technologies de défense modernes. De son véritable nom MIM-104 Patriot (Phased Array Tracking Radar to Intercept on Target), ce système d’arme antiaérienne et antimissile a transcendé sa mission initiale pour devenir le bouclier protecteur de plus d’une dizaine de nations à travers le monde. Mais derrière les images spectaculaires d’interceptions nocturnes qui illuminent les cieux du Moyen-Orient ou d’Europe de l’Est, se cache une ingénierie d’une complexité vertigineuse. Alliant radars à balayage électronique, algorithmes de guidage prédictif et cinétique destructrice, l’architecture de ce système illustre parfaitement l’évolution des menaces balistiques. Aujourd’hui, face à la prolifération des drones bon marché et des vecteurs hypersoniques, la science qui propulse ce fleuron de l’industrie militaire américaine est mise à l’épreuve par une nouvelle réalité : celle de l’attrition économique et de la guerre asymétrique.

Genèse et évolution des missiles Patriot : du projet SAM-D au bouclier mondial

🛍️

Notre selection: Maquettes de systèmes de défense Patriot

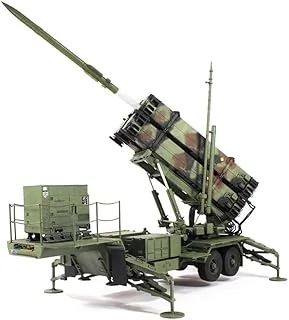

AFV Club Maquette Lance Missile M901 Launching Station and Mim-104f Patriot



109,59 €

Voir l’offre sur Amazon

En tant que partenaire Amazon, nous pouvons percevoir une commission sur les achats eligibles.

L’histoire des missiles Patriot prend racine dans les années 1960, une époque où le Pentagone cherchait désespérément à remplacer ses systèmes de défense vieillissants (Hawk et Nike Hercules) par une solution unifiée. En octobre 1964, le département de la Défense américain lance le programme SAM-D (Surface-to-Air Missile, Development). L’objectif scientifique était ambitieux : créer un système capable de traiter simultanément de multiples cibles à haute et moyenne altitude dans un environnement saturé de contre-mesures électroniques. C’est en mai 1967 que l’entreprise Raytheon est sélectionnée comme maître d’œuvre, marquant le début d’une aventure technologique qui allait redéfinir la doctrine de défense sol-air.

Le programme a connu de nombreuses réorientations, notamment en 1974 pour intégrer et prouver l’efficacité du concept de guidage TVM (Track-Via-Missile). Ce n’est qu’en mai 1976, à l’occasion du bicentenaire des États-Unis, que le système SAM-D est officiellement rebaptisé « Patriot ». Les premières livraisons de missiles interviennent en décembre 1981, suivies par l’activation du premier bataillon de l’US Army en mai 1982. À cette époque, le système était exclusivement conçu pour abattre des aéronefs de haute performance.

La véritable révolution doctrinale survient avec le développement de la capacité antimissile tactique (PAC-1 puis PAC-2). Le baptême du feu du système a lieu le 18 janvier 1991, lors de l’opération Tempête du Désert (Guerre du Golfe). Ce jour-là, une batterie Patriot intercepte un missile Scud irakien visant Dhahran en Arabie Saoudite. Cet événement historique marque la première fois qu’un système de défense antiaérienne détruit un missile balistique tactique hostile en conditions réelles de combat. Dès lors, le système n’a cessé d’évoluer pour faire face à des menaces de plus en plus véloces et furtives.

Anatomie d’une batterie de missile Patriot : une synergie complexe

🛍️

Notre selection: Livres spécialisés sur les systèmes de missi…

Système et technologie de défense antimissile: dans la transition militaire Asie-Pacifique



54,90 €

Voir l’offre sur Amazon

En tant que partenaire Amazon, nous pouvons percevoir une commission sur les achats eligibles.

Contrairement à l’imagerie populaire qui réduit souvent l’arme à son seul tube de lancement, un missile Patriot n’est que le bras armé d’un organisme cybernétique et logistique vaste et complexe. Une batterie complète (l’unité de tir de base) nécessite le déploiement d’environ 90 soldats pour assurer sa maintenance, sa sécurité et son fonctionnement, bien que la phase d’engagement elle-même soit gérée par un effectif très réduit.

Le radar AN/MPQ-53 : les yeux du système

🛍️

Notre selection: Kits éducatifs sur les radars et l’électronique

Kit D’expérimentation Scientifique – Ensemble De Puzzle De Détecteur De Radar en Bois, Ensemble De Puzzle De Détecteur De Radar De Production Technologique en Bois, Jeu D’assemblage Fait À La Main



7,99 €

Voir l’offre sur Amazon

En tant que partenaire Amazon, nous pouvons percevoir une commission sur les achats eligibles.

Le cœur sensoriel de la batterie est le radar AN/MPQ-53 (et ses versions modernisées comme le MPQ-65). Il s’agit d’un radar à balayage électronique passif (et de plus en plus orienté vers des architectures de radar AESA balayage électronique dans ses futures itérations LTAMDS). Contrairement aux radars traditionnels dont l’antenne parabolique tourne physiquement pour balayer le ciel, ce radar reste immobile. Il utilise des milliers de petits déphaseurs pour orienter électroniquement le faisceau d’ondes radar en quelques microsecondes. Cette agilité fulgurante lui permet de détecter, d’identifier et de suivre simultanément plus de 100 cibles potentielles sur un rayon dépassant les 100 kilomètres, tout en assurant le guidage des missiles déjà en vol.

La station de contrôle d’engagement (ECS)

L’AN/MSQ-104 Engagement Control Station (ECS) est le cerveau tactique de la batterie et le seul élément habité du système lors d’un combat. À l’intérieur de ce module climatisé et protégé contre les attaques nucléaires, biologiques et chimiques, trois opérateurs scrutent des écrans tactiques. Leurs ordinateurs traitent les données brutes du radar pour prioriser les menaces selon leur vitesse, leur trajectoire et leur point d’impact calculé. C’est depuis cette station que l’ordre de tir est validé, déclenchant une séquence automatisée capable de lancer jusqu’à 32 missiles par minute.

Lanceurs et générateurs : la logistique de la mobilité

Une batterie typique comprend jusqu’à huit stations de lancement (M901), qui peuvent être dispersées géographiquement et reliées à l’ECS par fibre optique ou liaison radio sécurisée (VHF). Pour alimenter les immenses besoins énergétiques du radar et des calculateurs, le système s’appuie sur un groupe électrogène mobile (EPP) équipé de deux générateurs de 150 kilowatts. Cette conception modulaire garantit une grande survivabilité : si un lanceur est détruit, le reste de la batterie continue de fonctionner. Le temps de déploiement total d’une batterie sur un nouveau site prend environ 30 à 45 minutes, un délai qui constitue l’une des vulnérabilités logistiques du système face à des attaques surprises.

La science de l’interception : comment le Patriot missile neutralise ses cibles

L’efficacité redoutable du Patriot missile repose sur des principes physiques et algorithmiques de pointe. La méthode de guidage historique du système est connue sous le nom de guidage TVM (Track-Via-Missile). Dans ce schéma, le radar au sol illumine la cible avec un faisceau continu. Le nez du missile en vol capte les ondes radar réfléchies par la cible, mais au lieu de calculer lui-même la trajectoire d’interception (ce qui nécessiterait un ordinateur embarqué lourd et coûteux), il renvoie ces données brutes à la station de contrôle au sol. L’ordinateur de l’ECS, infiniment plus puissant, calcule la solution de tir optimale et envoie les commandes de correction de trajectoire aux gouvernes du missile. Ce processus se répète des dizaines de fois par seconde.

Cependant, pour comprendre l’évolution du système, il est crucial d’analyser la différence entre patriot pac-2 et pac-3. Le PAC-2 (Patriot Advanced Capability-2) a été conçu principalement pour contrer les aéronefs et les premiers missiles balistiques tactiques. Il utilise une ogive à fragmentation explosive (blast-fragmentation). Son but n’est pas de percuter la cible, mais d’exploser à proximité immédiate, projetant un nuage de shrapnels à très haute vitesse pour détruire le vecteur attaquant ou le dévier de sa trajectoire.

La véritable rupture scientifique survient avec le PAC-3, développé à la fin des années 1990. Face à des missiles balistiques dotés d’ogives chimiques ou nucléaires, une simple explosion de proximité ne suffit plus : il faut garantir la vaporisation totale de la charge utile ennemie. Le PAC-3 introduit la technologie « Hit-to-Kill » (frappe pour détruire). Le missile ne contient quasiment pas d’explosifs ; il détruit sa cible par l’énergie cinétique pure générée par un impact direct à des vitesses combinées dépassant Mach 10. Le PAC-3 MSE (Missile Segment Enhancement) pousse ce concept encore plus loin avec un moteur-fusée à double impulsion et des ailerons élargis, lui offrant une manœuvrabilité extrême dans la stratosphère.

Le défi de l’attrition : l’asymétrie économique des guerres modernes

Si la supériorité technologique du système est incontestable, son utilisation dans les conflits contemporains met en lumière une faille stratégique majeure : l’économie de guerre. Le modèle d’interception de la Guerre froide était basé sur la destruction de chasseurs et de missiles balistiques coûtant des dizaines de millions de dollars. Aujourd’hui, les forces armées sont confrontées à des tactiques de saturation impliquant des essaims de drones kamikazes (comme les Shahed-136 iraniens) ou des roquettes artisanales.

Le calcul mathématique est cruel pour les défenseurs. Un intercepteur PAC-3 MSE coûte environ 4 000 000 de dollars. L’utiliser pour abattre des munitions rôdeuses à bas coût estimées à 20 000 dollars l’unité constitue un non-sens économique à long terme. Cette asymétrie financière est devenue une arme à part entière pour des pays comme la Russie ou l’Iran, qui cherchent délibérément à vider les arsenaux occidentaux en forçant l’utilisation d’intercepteurs de haute technologie contre des cibles de faible valeur.

« La stratégie d’attrition vise à épuiser les stocks d’intercepteurs coûteux pour briser la volonté politique des alliés et mettre sous pression les États-Unis avant qu’ils ne soient à court de missiles. »
Kelly Grieco, Chercheuse au Stimson Center

À ce défi financier s’ajoute un goulot d’étranglement industriel critique. La production annuelle de l’industriel Lockheed Martin tourne autour de 600 intercepteurs PAC-3. Dans un conflit de haute intensité où des dizaines de missiles peuvent être tirés en une seule nuit pour protéger des infrastructures critiques, les stocks mondiaux fondent à une vitesse alarmante. De plus, la guerre électronique s’intensifie. Comme le souligne le Lieutenant-Général ukrainien Ihor Romanenko, les ingénieurs russes modifient constamment le logiciel de leurs missiles balistiques Iskander-M pour leur permettre d’effectuer des manœuvres évasives en phase terminale, obligeant le système américain à utiliser plusieurs intercepteurs pour garantir la destruction d’une seule cible.

Le patriote missile face à la concurrence et l’avenir de la défense

Face à ces défis, le système américain n’est plus le seul acteur sur le marché de la très haute technologie antiaérienne. Sur le théâtre européen, la comparaison avec le SAMP/T (surnommé Mamba) est inévitable. Développé conjointement par la France et l’Italie, le SAMP/T utilise les missiles Aster 30. Bien que partageant des capacités d’interception balistique similaires, l’architecture européenne présente des avantages logistiques notables : une batterie SAMP/T ne nécessite qu’une douzaine d’opérateurs pour fonctionner, contre près de 90 pour son homologue américain, et son radar rotatif offre une couverture native à 360 degrés, là où les anciens radars Patriot nécessitent d’être orientés vers l’axe de la menace principale.

Sur le plan géopolitique, l’intégration de ces systèmes au sein d’une architecture multicouche est devenue la priorité de l’OTAN. Le projet de bouclier antimissile européen (European Sky Shield Initiative) vise précisément à mutualiser les achats et à créer une interopérabilité totale entre les systèmes à courte portée (comme l’IRIS-T), la moyenne/haute portée (Patriot) et la défense exo-atmosphérique (Arrow 3). Dans ce réseau global, le système américain agit comme la colonne vertébrale, assurant la défense de point (Point Defense) des bases militaires, des centres de commandement et des nœuds énergétiques vitaux.

L’avenir de la défense sol-air ne se jouera donc pas uniquement sur la vitesse ou la portée d’un intercepteur isolé. Il résidera dans la capacité des algorithmes d’intelligence artificielle à fusionner les données de multiples capteurs (satellites, avions AWACS, radars terrestres) pour assigner l’arme la plus appropriée et la moins coûteuse à chaque menace. Dans cette transition vers la guerre réseau-centrée, le missile Patriot, fort de plus de quarante ans d’améliorations continues et d’un retour d’expérience au combat inégalé, restera le mètre étalon par lequel toutes les autres technologies de défense antimissile seront évaluées et mesurées au cours des prochaines décennies.
